المونوغراف الهندسي للقبب الجيوديسية البيضاء المقاسات الحصرية المعتمدة (أقطار 4م • 5م • 6م • 7م • 8م • 10م • 15م • 20م • 30م)
وثيقة التصميم الهندسي والمعماري المتخصصة لتصنيع وتوريد وتشييد القبب الجيوديسية البيضاء فائقة النقاء بالمقاسات الـ 9 المعتمدة لدينا (من 4 أمتار كبسولات التخييم الفندقي حتى 30 متراً قبة القمم والمعارض الدولية الكبرى)، مع كامل الحسابات الإنشائية ومصفوفة اتخاذ القرار للعميل.
المبادئ الإنشائية ومواصفات الأغشية البيضاء النقية

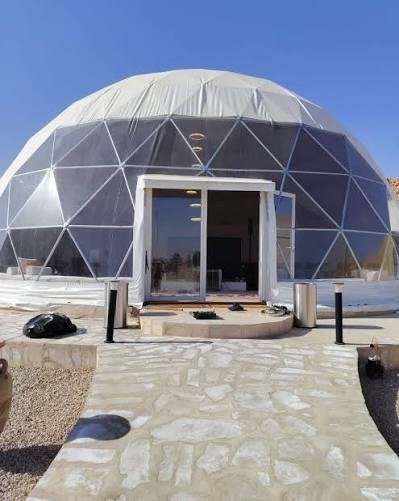

FIG 01.A // CNC HUB & FRAME
1. الهيكل الفضائي الثلاثي (Space Frame)
تعتمد القبة على شبكة ثلاثية الأبعاد من المثلثات الإنشائية (Buckminster Fuller Geometry)، حيث يتم توزيع قوى الرياح والضغوط بالتساوي عبر كامل نقاط الاتصال (Nodes) مما يمنع تمركز الإجهادات.
FIG 01.B // PURE WHITE PVDF
2. الغشاء المعماري الأبيض الناصع
أغشية بوليستر 1100 Dtex بكثافة 850 إلى 1050 غ/م² مطلية بمركبات PVDF عالية النقاء تعكس أكثر من 98% من أشعة الشمس، مما يخفض حرارة السطح بـ 20°C مع طلاء نانوي ذاتي التنظيف.
FIG 01.C // CLIMATE BUFFER
3. العزل والتكييف في 55°C+
نظام العزل الهوائي المزدوج (Dual Membrane Buffer) مع بطانة صوف حراري بسماكة 50 ملم وقيمة عزل (U-value 0.35 W/m²K)، مع حسابات تكييف بمعدل 1 طن تبريد لكل 12-15 م² لضمان حرارة داخلية 21°C.
مصفوفة المقاسات الـ 9 الحصرية للقبب البيضاء (من 4م حتى 30م)
المقاسات المعتمدة المتوفرة للتصنيع والتوريد الفوري: 4م • 5م • 6م • 7م • 8م • 10م • 15م • 20م • 30م (لا توجد مقاسات أخرى)
| قطر القبة (Ø) | المساحة الأرضية | ارتفاع القمة | الحجم الداخلي | سعة مسرح | سعة عشاء | حمل التكييف | التردد الإنشائي والاستخدام |
|---|---|---|---|---|---|---|---|
| Ø 4.0 m | 12.6 m² | 2.5 m | 17 m³ | 12 pax | 8 pax | 1.5 TR | كبسولات تخييم فردية، غرف استرخاء ومجالس حدائق (2V) |
| Ø 5.0 m | 19.6 m² | 3.0 m | 33 m³ | 22 pax | 14 pax | 2.5 TR | غرف نوم فندقية جلامبينج، كافيهات شاطئية وجلسات عائلية (2V/3V) |
| Ø 6.0 m | 28.3 m² | 3.5 m | 58 m³ | 35 pax | 20 pax | 3.5 TR | أجنحة جلامبينج VIP مع حمام داخلي، صالونات استقبال (3V) |
| Ø 7.0 m | 38.5 m² | 4.0 m | 90 m³ | 55 pax | 30 pax | 4.5 TR | أجنحة فندقية ملكية واسعة مع غرفة معيشة متكاملة (3V) |
| Ø 8.0 m | 50.3 m² | 4.5 m | 134 m³ | 75 pax | 40 pax | 5.5 TR | صالات استقبال، استوديوهات تصوير، وورش عمل تفاعلية (3V) |
| Ø 10.0 m | 78.5 m² | 5.0 m | 262 m³ | 110 pax | 65 pax | 8.0 TR | مطاعم فاخرة، معارض فنية، ومراكز زوار للوجهات السياحية (3V/4V) |
| Ø 15.0 m | 176.7 m² | 7.5 m | 884 m³ | 250 pax | 145 pax | 18.0 TR | أجنحة معارض كبرى، مؤتمرات تفاعلية، وعروض 360° (4V) |
| Ø 20.0 m | 314.2 m² | 10.0 m | 2,094 m³ | 480 pax | 260 pax | 30.0 TR | قاعات احتفالات كبرى، مؤتمرات دولية، ومسارح تفاعلية (5V) |
| Ø 30.0 m (القبة الكبيرة) | 706.9 m² | 15.0 m | 7,068 m³ | 1,150 pax | 620 pax | 70.0 TR | قمم دولية، معارض عالمية عملاقة، ومسارح ومهرجانات كبرى (6V) |

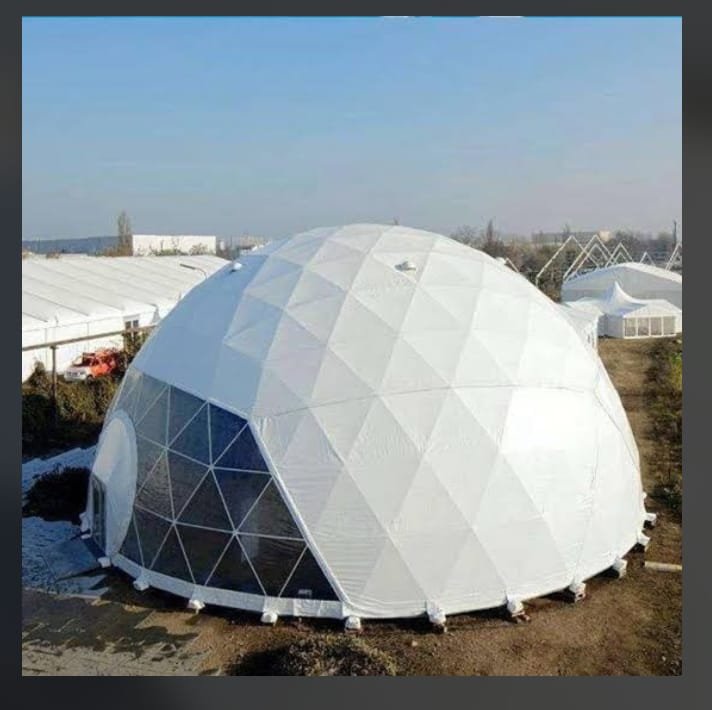

FIG 02.E // 30M MEGA DOME

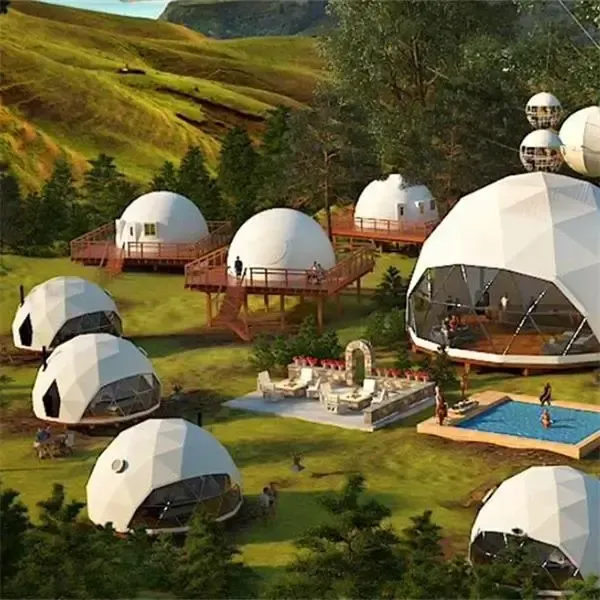

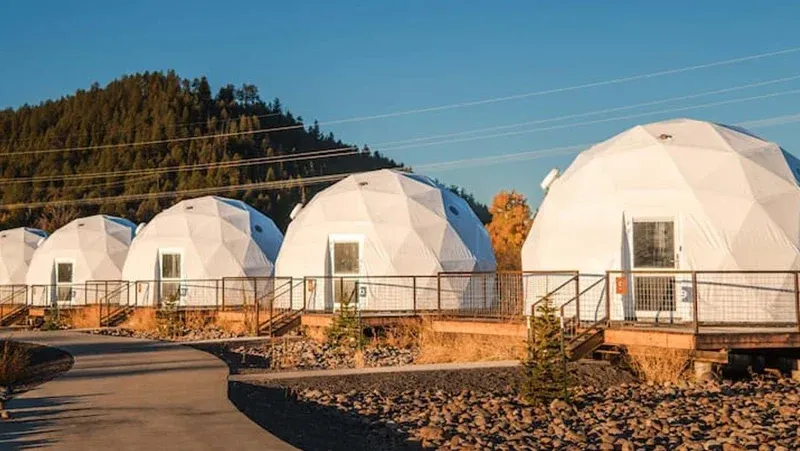

FIG 02.F // 6M-8M GLAMPING SUITES
FIG 02.G // 15M-20M 360 PROJECTION
دليل العميل الهندسي: إجابات موثقة على كافة الاستفسارات المحتملة
إجابات علمية وهندسية قاطعة تزيل أي تردد لدى مسؤولي المشتريات ومدراء المشاريع
س1: كيف تصمد القبة الجيوديسية أمام العواصف الرملية العنيفة والرياح الشديدة في صحراء المملكة ودول الخليج؟
بفضل الشكل الديناميكي الهوائي (Aerodynamic Curvature)، لا توجد أي أسطح مستوية عمودية تصد الرياح، بل تنزلق التيارات الهوائية بسلاسة حول القبة وفوقها. القبة معتمدة لتحمل سرعات رياح تصل إلى **140 كم/ساعة وفق كود البناء السعودي SBC 301 والكود الدولي IBC**. وتعمل شبكة المثلثات (Space Frame) على توزيع الضغط الديناميكي بالتساوي عبر مئات العقد الإنشائية نحو الأرض، مما يجعلها الهيكل المعماري الأكثر أماناً واستقراراً في أقسى العواصف الصحراوية.
س2: كيف يتم الحفاظ على برودة القبة الداخلية عند 21°C عندما تتجاوز الحرارة الخارجية 50°C في الصيف؟
نعتمد هندسة حرارية ثلاثية الطبقات: **1.** غشاء PVDF أبيض ناصع يعكس 98% من الإشعاع الشمسي. **2.** نظام الغشاء المزدوج (Dual Membrane) مع وسادة هوائية عازلة وبطانة صوف حراري بسماكة 50 ملم وقيمة عزل (U-value 0.35 W/m²K). **3.** حسابات تكييف دقيقة بمعدل 1 طن تبريد لكل 12-15 م² مع مخارج توزيع هواء حلقية هادئة، مما يضمن ثبات درجة الحرارة الداخلية عند **21°C إلى 23°C** طوال ساعات الظهيرة الحارة.
س3: هل يمكن تركيب القبة على الكثبان الرملية أو الشواطئ بدون صبة خرسانية؟
نعم بكل تأكيد. نمتلك 3 حلول تثبيت معتمدة: **1. التربة الرملية والصحراوية:** باستخدام خوايير حلزونية فولاذية عميقة (Spiral Earth Anchors) بطول 1.2م إلى 1.8م تنغرس آلياً في الرمال لتوفير مقاومة سحب هائلة ضد الرياح دون الحاجة لصب خرسانة. **2. الصبات والأسفلت:** باستخدام مسامير كيميائية Hilti M16/M24. **3. المواقع التراثية والأسطح الحساسة:** باستخدام أثقال موازنة فولاذية/خرسانية (Ballast Plates) دون أي ثقب بالأرض.
س4: هل أقمشة وهياكل القبة معتمدة لدى إدارات الدفاع المدني والبلديات بالمملكة؟
نعم، جميع أقمشة قباب نيوم حاصلة على شهادات المطابقة الدولية لمقاومة الحريق **DIN 4102 B1/M2 و NFPA 701** (أقمشة ذاتية الإطفاء لا تنبعث منها قطرات مشتعلة). كما نزود العميل بملف الحسابات الإنشائية المختوم (Structural Engineering Dossier) المعتمد من مهندسين استشاريين مرخصين، مما يضمن سرعة إصدار تراخيص الدفاع المدني وبلديات الفعاليات فوراً وبكل سهولة.
س5: كم يستغرق وقت التوريد والشحن والتركيب الميداني للقبب بمقاساتها المختلفة (4م إلى 30م)؟
المقاسات الشائعة (أقطار 4م، 5م، 6م، 7م، 8م، 10م، 15م، 20م) متوفرة في مستودعاتنا في الرياض والقاهرة للتوريد الفوري خلال 48 ساعة. القبة الكبيرة (30م) يتم تصنيعها خلال 10-15 يوماً. سرعة التركيب الميداني: قبة 4م-6م (4 إلى 6 ساعات فقط)، قبة 7م-10م (يوم عمل واحد)، قبة 15م-20م (يومان)، والقبة الكبيرة 30م (4 إلى 5 أيام) بواسطة أطقمنا الهندسية المتخصصة.
س6: ما هو العمر الافتراضي للقبة وكيف يتم الحفاظ على بياضها الناصع في الصحراء؟
الهيكل الفولاذي المجلفن بالغمس الساخن يتمتع بعمر افتراضي يتجاوز **25 إلى 30 عاماً** دون أي صدأ أو تآكل. الغشاء المعماري الأبيض المطلي بـ PVDF يمتد عمره من **10 إلى 15 عاماً**. ويتميز الطلاء النانوي بأنه طارد للغبار (Self-Cleaning)، حيث تنزلق الأتربة تلقائياً عند غسيل القبة برذاذ الماء العذب، مما يحافظ على بياضها الملكي اللامع دون أي بهتان.
س7: هل توفرون خيارات الشراء، الإيجار للفعاليات، والتجهيز الشامل تسليم مفتاح (Turnkey)؟
نعم، نوفر كافة نماذج التعاقد: الشراء المباشر مع ضمان 10 سنوات، الإيجار قصير وطويل الأجل لمواسم الفعاليات والقمم، وحلول تسليم مفتاح (Turnkey) متكاملة تشمل: تسوية الأرضيات، أنظمة التثبيت، أرضيات الكاسيت الخشبية الفاخرة، الأبواب الزجاجية الذكية، التكييف المركزي الصامت، الإضاءة المعمارية، وتجهيزات العرض البصري 360° Fulldome.
